ส่งงานระบบเสียงครั้งที่5

ชื่องาน เปลี่ยน วอลุ่ม ลำโพง 2.1ch
วันที่ 30 มกราคม พศ.2560
สมาชิก เดี่ยว
ผู้ควบคุม ร้านking sound
วิธีดำเนินงาน
งานซ่อม
อาการเสีย
วอลุ่ม มาสเตอร์  หัก
แนวทางการซ่อม
1.ถอด  ลำโพงออก
2.บัดกรีวอลุ่มออก
3.ใส่วอลุ่มใหม่ลงไป  ประกอบกลับ
4.เมื่อไม่พบอาการผิดปกติใดๆเกิดขึ้นก็เป็นอันเสร็จสิ้น
เครื่องมือ
หัวแร้ว ที่ดูดตะกั่ว ตะกั่ว มัลติมิเตอร์เข็ม มัลติมิเตอร์ ดิจิตอล

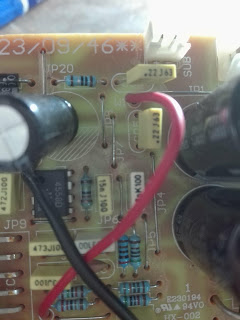

ภาพถ่าย
