ส่งงานระบบเสียงครั้งที่2

ใบรายงานผลการปฏิบัติงาน
   ชื่องาน ย้ายเครื่องเสี่ยงไปงาน หอประชุมใหญ่

   สถานที่  วิทยาลัยเทคนิคพิจิตร

   วันเดือนปี

   สมาชิก นาย อิทธิวัฒน์ อัตชู

   ผู้ควบคุม อ.ภูเบศ แสนสิทธ์



 วิธีการดำเนินงาน

        งานติดตั้ง

- ร่างเเบบพื้นที่

อุปกรณ์ที่ใช้

       1. สายนำสัญญาณ


       2. ไมค์


       3. Mixer


       4. Crossover


       5. Equalizer


       6. Power Amp




ผังการต่อ



 - ปัญหาที่เกิดขึ้นระหว่างปฏิบัติงาน

 สาย crossover มีปัญหา

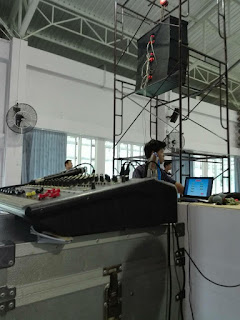

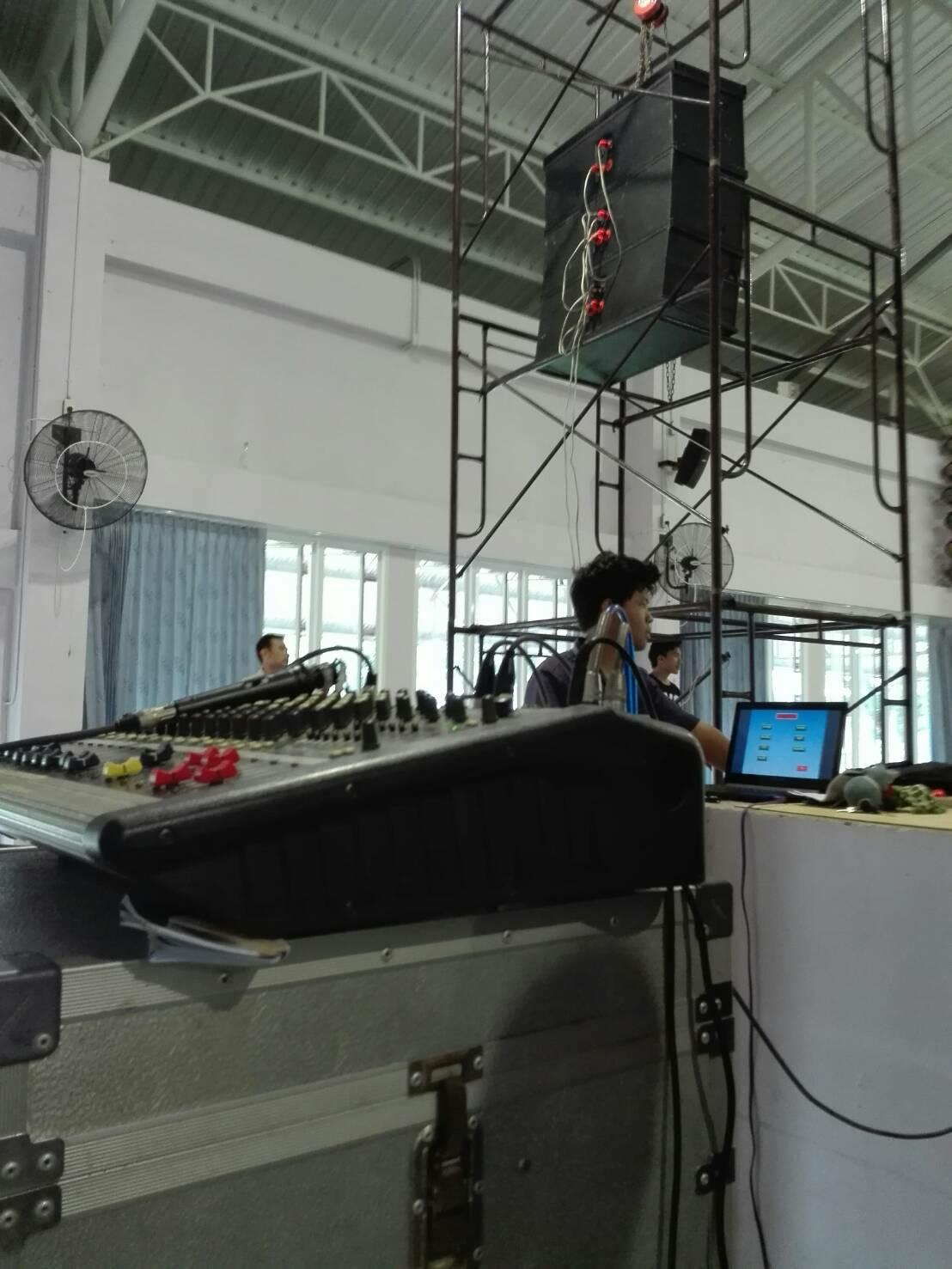

รูปถ่ายระหว่างการทำงาน
