ส่งงานระบบภาพครั้งที่2

ชื่องาน จอคอมพิวเตอร์ samsung
วันที่ 17 มกราคม พศ.2560
สมาชิก เดี่ยว
ผู้ควบคุม ร้านking sound
วิธีดำเนินงาน
งานซ่อม
อาการเสีย
อาการคือหน้าจอมืดไฟสแตนบายด์แสดงแกะออกมาตรวจเช็ค ไฟ300v และไฟ160v ปรากฏว่ามีไฟมาครบ แล้วไปวัดที่หม้อแปลง สวิตซ์ชิ่งขาออก พบว่าไฟ7vไม่ออกมา เลยวัดไดโอดขาออก7vปรากฏว่า ไดโอด ช็อต พร้อมกับc 1000ufที่คร่อมอยู่ ช็อตไปด้วย
แนวทางการซ่อม
1.วัดไฟ300v,160v  ปรากฏว่ามี
2.วัดไฟขาออกหม้อแปลง สวิตซ์ชิ่ง ปรากฏว่าไฟ7vไม่ออกมา
3.ตรวจเช็คแล้วพบว่าไดโอดขาออก7vกับc 1000uf ช็อตไปด้วย
4.ทำการเปลี่ยนไดโอดกับc
5.ทำความสะอาด แท่น pcb
6.เสียบไฟลอง ทิ้งไว้1ชม  เพื่อสังเกตอาการ
7.เมื่อไม่พบอาการผิดปกติใดๆเกิดขึ้นก็เป็นอันเสร็จสิ้น
เครื่องมือ
หัวแร้ว ที่ดูดตะกั่ว ตะกั่ว มัลติมิเตอร์เข็ม มัลติมิเตอร์ ดิจิตอล

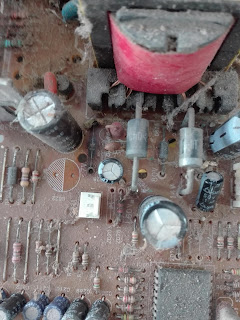

ภาพถ่าย
